You are here: Home / Products / Varistors / TMOV / TPT Series | Varistor Thermally Protected 150~680Vac 50KA Multi-Mode

Product Search

RFQs . Stock Check . Samples:

Call: +1(800) 367-4835

Email: [email protected]

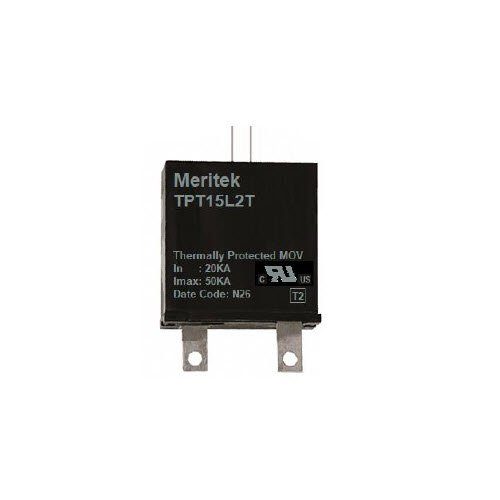

TPT Series | Varistor Thermally Protected 150~680Vac 50KA Multi-Mode

TPT – Multi-Function Varistor with Remote Signal Leads

SKU: TPT Category: TMOV Tag: TMOV
  • Description

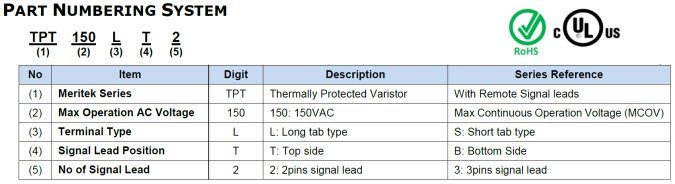

  • Product Numbering System
Series Number
TPT
Description
150 ~ 680Vac 20000A Imax 50000A Thermal Protected MOV Box Type
Lead Free Status / RoHS Status
Lead free / RoHS Compliant
Moisture Sensitivity Level (MSL)
1 (Unlimited)
Additional Information
UL/cUL E326004
Download Full Specifications (PDF)

Product Characteristics

SPD Voltage 120 ~ 600Vac
Continuous Oper. (AC) Voltage – max. 150 ~ 680Vac
Continuous Oper. (DC) Voltage – max. 200 ~ 895Vdc
Operating Temperature -40 ~ +85 degC
Package/Case Box Type (44mm x 41mm x 16mm)
Application Over voltage and tempurature control
Mounting Type Multi-Mode Mounting
Varistor Voltage 216 ~ 1210V
Voltage Protection Rating 600 ~ 2KV
Nominal Discharge Current (8/20us) 20000A ( 20KA )
Discharge Current (Imax 8/20us) – max. 50000A ( 50KA )
Short Circuit Current 200000A ( 200KA )
Tab Spacing (Tmax) 7.3mm ~ 13mm (options)
No. of Signal Leads, Position 2 or 3pins, Top or Bottom (options)
Features Thermally Protected
Series TPT
Packaging Bulk
Part Status Active

Related products

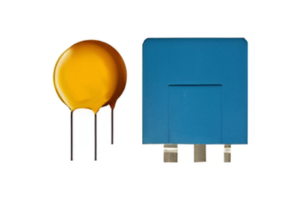

  • TPV Series | MOV Thermally Protected 200V~1200V, 6000A~40KA

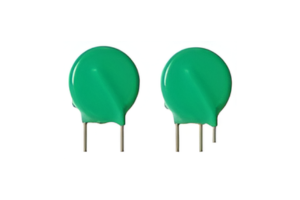

  • TPV-F Series | MOV Thermally Protected 18V~680V, 3000A~15KA
