You are here: Home / Products / Varistors / TMOV / TPT-L Series | Varistor Thermally Protected 50~550Vac 50KA Multi-Mode

Product Search

RFQs . Stock Check . Samples:

Call: +1(800) 367-4835

Email: sales@meritekusa.com

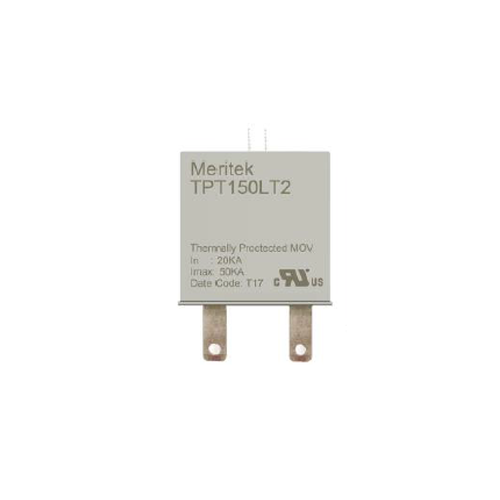

TPT-L Series | Varistor Thermally Protected 50~550Vac 50KA Multi-Mode

TPT-L – Multi-Function Varistor with Remote Signal Leads

SKU: TPT-L Category: TMOV Tag: TMOV
  • Description
  • Product Numbering System
  • Compliance + Validation
Series Number
TPT-L
Description
50 ~ 550Vac 20000A Imax 50000A Thermal Protected MOV Box Type
Lead Free Status / RoHS Status
Lead free / RoHS Compliant
Moisture Sensitivity Level (MSL)
1 (Unlimited)
Additional Information
UL/cUL E326004
Download Full Specifications (PDF)

Product Characteristics

SPD Voltage –
Continuous Oper. (AC) Voltage – max. 50 ~ 550Vac
Continuous Oper. (DC) Voltage – max. 65 ~ 745Vdc
Operating Temperature -40 ~ +85 degC
Package/Case Box Type
Application AC mains, Service Entrance, Industrial Control
Mounting Type Multi-Mode Mounting
Varistor Voltage 74 ~ 1001V
Voltage Protection Rating –
Nominal Discharge Current (8/20us) 20000A ( 20KA )
Discharge Current (Imax 8/20us) – max. 50000A ( 50KA )
Short Circuit Current –
Tab Spacing (Tmax) 10.0±0.2mm (options)
No. of Signal Leads, Position Top side, 2 signal lead (options)
Features Long Tab
Series TPT-L
Packaging Bulk
Part Status Active
