You are here: Home / Products / Industries / IoT / SPM Series | Surge Protect Module 277V 5KA IP67

Product Search

RFQs . Stock Check . Samples:

Call: +1(800) 367-4835

Email: [email protected]

SPM Series | Surge Protect Module 277V 5KA IP67

SPM – Delta Connection without GDT

SKU: SPM Categories: IoT, Lighting, Varistor - Leaded
  • Description

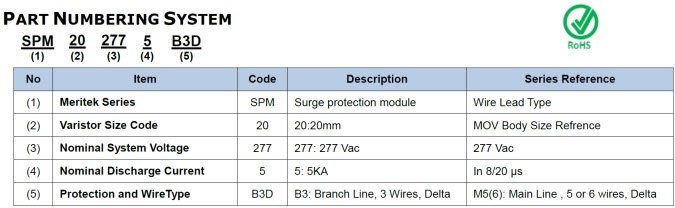

  • Product Numbering System
Series Number
SPM
Description
277Vac 5000A Imax 10000A Surge Protection Module
Lead Free Status / RoHS Status
Lead free / RoHS Compliant
Compliance
IEC/EN61643-11 Class II
Additional Information
Compliant w/ UL 1449 4th Type CA and CSAC22.2
Download Full Specifications (PDF)

Product Characteristics

Nominal System Voltage, Un 277Vac
Max Continous Operating Voltage, Uc 320Vac
Working Frequency 50/60Hz
Nominal Discharge Current In (8/20 us) 5000A
Max Discharge Current, Imax (8/20us) 10000A
Protection Type Branch or Main Line Protection
Application General voltage driver and rectifier
Wire Model 3, 5, 6 Wire (Options)
Measured Limiting Voltage, MLV (L-N) 1250V, 1310V
Measured Limiting Voltage, MLV (L-G) 1780V, 1750V
Measured Limiting Voltage, MLV (N-G) 1810V, 1620V
Voltage Protection Level, Up (L-N) 1.2KV
Voltage Protection Level, Up (L-G) 1.8KV
Voltage Protection Level, Up (N-G) 1.8KV
Rated Laod Current, IL 5A
Series SPM
Packaging Bulk
Part Status Active
