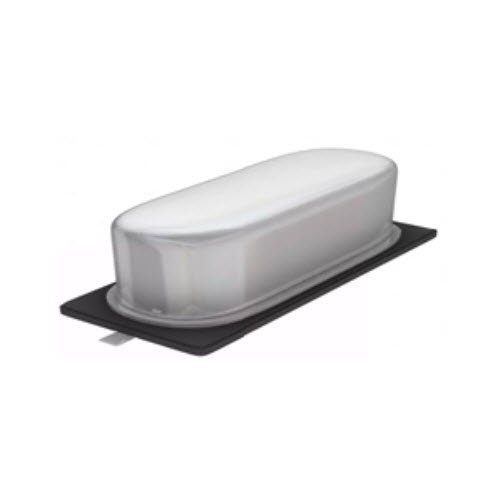

MXL Series | HC49SMD 2.6mm Height Ultra Low Profile Crystal

MXL – MHz Crystal for Frequency Control

SKU: MXL Category: Quartz Crystal - SMD
  • Description
  • Product Numbering System
  • Compliance + Validation
Series Number
MXL
Description
HC-49SMD Crystal 2.6mm Height
Lead Free Status / RoHS Status
Lead free / RoHS Compliant
Moisture Sensitivity Level (MSL)
1 (Unlimited)
Additional Information
–
Download Full Specifications (PDF)

Product Characteristics

Frequency 3.579545 ~ 70.000MHz
Load Capacitance 3 – 32pF
Frequency Tolerance +/-10, +/-15, +/-20, +/-25, +/-30, +/-50ppm
Frequency Stability +/-10, +/-15, +/-20, +/-25, +/-30, +/-50, +/-100ppm
Operating Temperature -40 ~ +85 degC (options available)
Storage Temperature -55 ~ +125 degC
Package / Case HC-49SMD
Applications Wired Network, Mobile Communication, WiMAX, WLAN, Test Equipment
Mounting Type Surface Mount
ESR – max. 180ohm
Drive Level – max. 1uW~500uW
Insulation Resistance (@100Vdc +/-15V) – min. 500Mohm
Operating Mode Fundamental, 3rd OT
Lead Style –
Dimensions 11.40mm x 4.70mm x 2.60mm
Series MXL
Packaging Tape and Reel
Part Status Active

Datasheets
MXL Series SMD Crystals (.pdf)
RoHS Status
RoHS Certificate of Compliance (.pdf)
REACH Status
REACH Certificate of Compliance (.pdf)
Conflict Mineral
CMRT (.xlsx)
EDA / CAD Models
–
HTS Code
8541.60.0080
