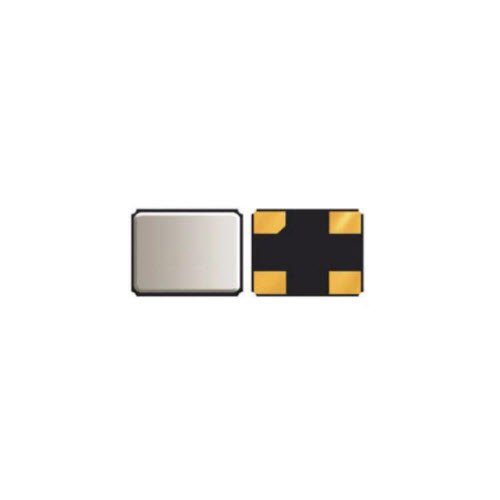

MXA Series | Ceramic 4-Pad SMD2016 Crystal

MXA – MHz Crystal for Frequency Control

SKU: MXA Category: Quartz Crystal - SMD
  • Description
  • Product Numbering System
Series Number
MXA
Description
Ceramic Crystal 4-Pad Surface Mount 2.0×1.6mm
Lead Free Status / RoHS Status
Lead free / RoHS Compliant
Moisture Sensitivity Level (MSL)
1 (Unlimited)
Additional Information
–
Download Full Specifications (PDF)

Product Characteristics

Frequency 18.000 – 55.000MHz
Load Capacitance 3 – 32pF
Frequency Tolerance +/-10, +/-15, +/-20, +/-25, +/-30, +/-50ppm
Frequency Stability +/-10, +/-15, +/-20, +/-25, +/-30, +/-50, +/-100ppm
Operating Temperature -40 ~ +85 degC (options available)
Storage Temperature -40 ~ +85 degC
Package / Case SMD2016
Applications Wired Network, Mobile Communication, WiMAX, WLAN, Test Equipment
Mounting Type Surface Mount
ESR – max. 120ohm
Drive Level – max. 100uW
Insulation Resistance (@100Vdc +/-15V) – min. 500Mohm
Operating Mode Fundamental, 3rd OT
Lead Style 4-Pad
Dimensions 2.00mm x 1.60mm x 0.59mm
Series MXA
Packaging Tape and Reel
Part Status Active
